지오그리드
지오그리드

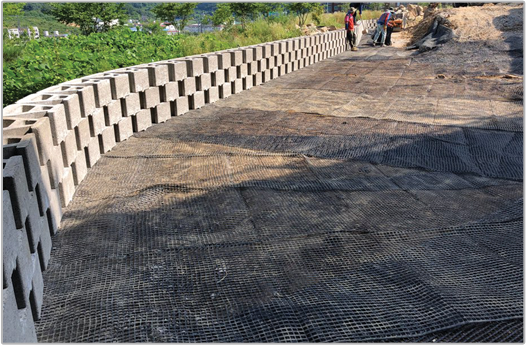

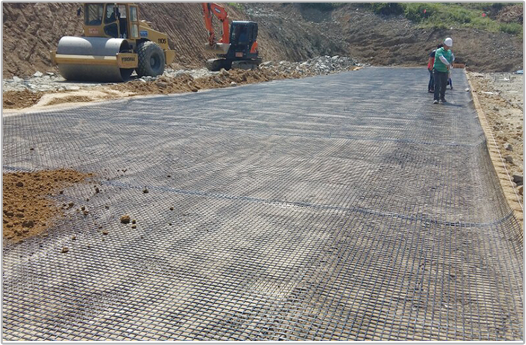

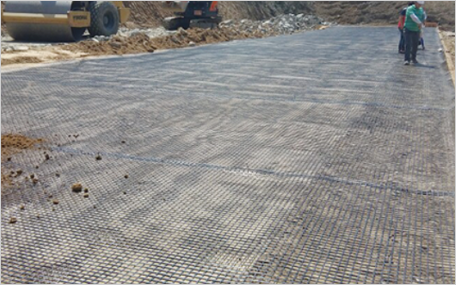

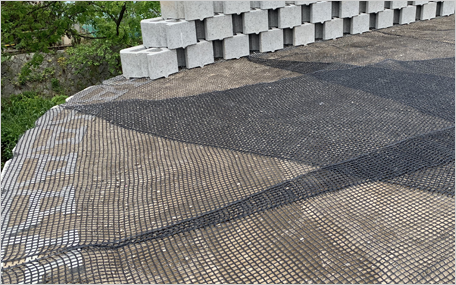

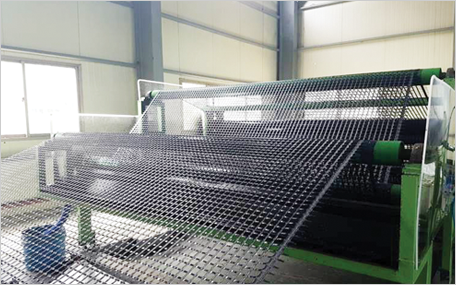

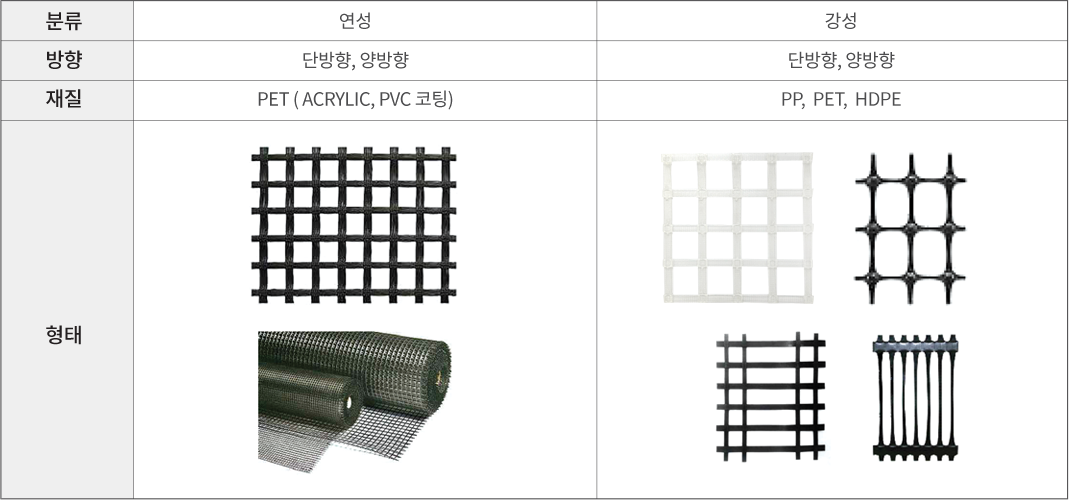

지오그리드 보강재 종류
지오그리드 극한 인장 강도
지오그리드 품질 및 설계 기준
참조
-
(주)건설품질기술연구원
-
토목섬유보강재의 장기설계인장강도 -김경모
-
건설공사 비탈면 설계 기준 - 국토해양부 2011
-
건설공사 보강토 옹벽 설계 . 시공 및 유지 관리 잠정지침 - 국토해양부 2013
-

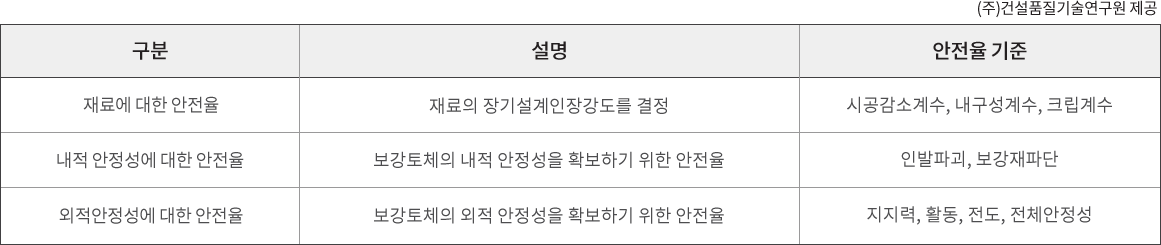

1. 보강토 옹벽의 설계시 사용하는 안전율 기준
-
2. 재료의 공급원 승인과 관련된 기준

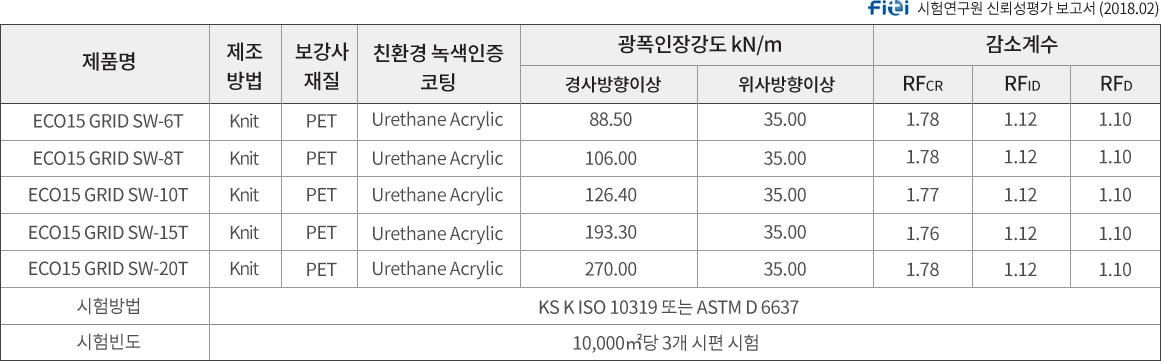

공급원 승인과 관련된 부분은 "재료에 대한 안전율"과 관련되어 있으며, 보강재에 대한 시험성적서에는 재료의 극한인장강도와 파단시 신율 그리고 5%신율시의 인장강도가 기입되어 있어야 합니다. 재료와 관련하여 확인할 사항은 2가지입니다.
- 구조계산서에 명기된 재료에 대한 극한인장강도와 설계인장강도
- 시험성적서에 명기된 재료의 극한인장강도와 5% 신율시의 인장강도
-
3. 보강토옹벽 설계 및 구조계산시 고려사항
- 극한인장강도 : Tult = (제품의 특성강도 : 60, 80, 100, 150, 200…)
-
감소계수 : RF = RFcr X RFd X RFid

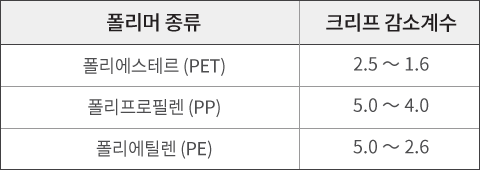

RFcr : 크리프 파단에 대한 감소계수, 일반적인 값은 다음과 같음
RFd : 생 . 화학적 내구성에 대한 감소계수 ( ≥1.1 )
RFid : 시공손상에 대한 감소계수 ( ≥1.1 )
-
안전율 : FS = 1.5
-
설계인장강도 : Ta
작은 인장강도에서 큰 인장변형이 발생하는 보강재는 벽체의 과도한 수평변위를 유발할 수 있습니다. 따라서 보강재에 대한 인장강도시험
결과 인장변형률 5%에 해당하는 인장강도가 설계시에 강도감소계수를 적용하여 산정한 장기인장강도 보다 작은 보강재는 사용을 지양합니다.
-
4. 지오그리드의 적합성 최종 검토 사항
-
· 구조계산서의 극한인장강도 < 시험성적서의 극한인장강도
-
· 구조계산서의 장기설계인장강도 < 시험성적서의 5% 신율시 인장강도
-
